DX1000/DX2000新型無紙記錄儀

DX2000系列新型無紙記錄儀,為DX200系列無紙記錄儀的升級產品,DX2000最
多可達48通道.可以廣泛應用于各種環境中。10.4型TFT彩色顯示器LCD
(640*480點)最大48通道.開孔尺寸:281*281(mm),DX2000系列新型無紙
記錄儀,包含型號::DX2004,DX2008,DX2010,DX2020,DX2030,DX2040,DX2048

YOKOGAWA通過VigilantPlant理念，實現操作性能卓越化，為客戶在全球競爭中取得最后勝利提供最佳方案。Daqstation DXAdvanced在YOKOGAWA的VigilantPlant解決方案中承擔重要角色．使用戶設備的整體運轉達到最佳狀態。

特點及優點:

DAQSTATION DX系列自1999年開始銷售以來，得到了廣泛的支待。新DX系列[DXAdvanced]應世界工業領域的需求，增強了測量、顯示、存儲、網絡等各項功能，是新一代的網絡數據采集站。[DXAdvanced]是 YOKOGAWA 結合最新的數字技術及多年來積累的生產經驗所推出的新產品,為產業界帶來真正的革新,具有很高的附加值。

一:基本功能升級
－最多48通道輸入，300通訊擴展通道，25ms高速測量

DXAdvanced 提高了輸入通道數及測量周期等數據采集的基本性能。
DXAdvanced 既可作為一臺獨立型數據采集器使用，也可以在分布式多點數據采集系統中作為中央測量和監視站來運行。

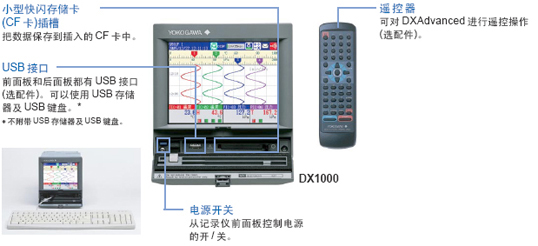

多通道測量/ 記錄 DX1000最多可提供12通道輸入，DX2000最多可達48通道。因此，作為獨立型的記錄儀發揮了出眾的低成本優勢。 作為操作簡便的無紙記錄儀，可以廣泛應用于各種環境中。 靈活運用外部輸入的擴展性 通過Modbus/TCP可以連接DAQMASTER MW100等作為外部輸入單元(選配件)。此時，最快測量周期為1 秒，輸入通道最多可達到348通道。 通過追加MW100 輸入模塊，可以靈活對應不同的實際應用，構建可擴展的系統。 實現高速的測量周期 利用高速模式測量可以實現最快25ms 的測量周期。 (DX1002，DX1004，DX2004，DX2008) 因此，能夠測量和記錄原有機型捕捉不到的高速信號。

二:存儲功能升級
－200MB大容量內存，2GB CF卡外存，支持USB閃存盤

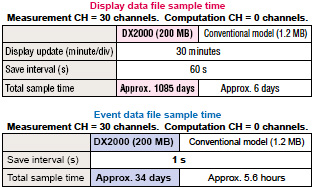

存儲容量增大，可以支持更長時間、更多通道的連續記錄。利用內存和外部存儲媒體可以更可靠的保存長時間數據�？刹捎么笕萘緾F卡。

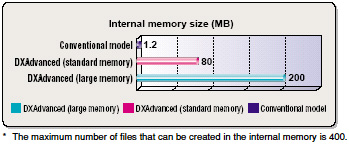

大容量的內部存儲器 內部存儲器可以使用最大200MB 的閃存（約為原來的 170 倍）。 可以支持長時間記錄及多通道記錄。 外部存儲媒體采用CF卡 所有機型都包含CF卡驅動器，采用大容量高可靠性的 CF卡作為外部存儲媒體。最大支持2GB的CF卡。 支持USB存儲器 通過USB 接口(選配件)，可以把數據保存到USB 存儲器上。 可以通過USB 存儲器輕松的把數據傳輸?shù)絇C。

三:網絡功能的升級
－以太網接口，MODBUS協議，Web Servers，SMTP，SNTP，DHCP等最新網絡功能

Daqstation 系列的最大特點“強大且方便的網絡功能” 在DXAdvanced 上得到進一步的提高。

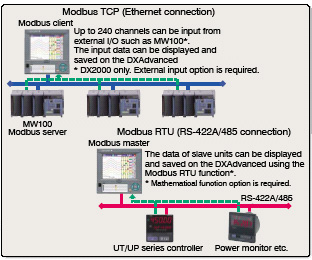

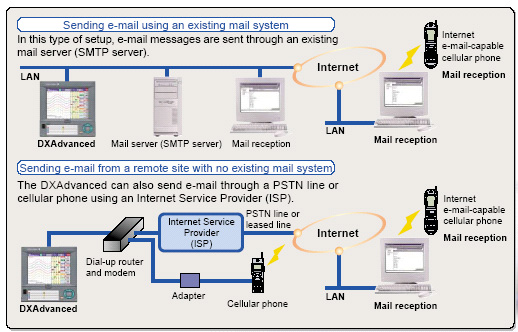

DXAdvanced 主要的網絡功能 通過FTP* 傳送數據文件*File Transfer Protocol 靈活運用DXAdvanced 的FTP 服務器/ 客戶端功能可以輕松實現數據文件的集中管理及數據共享。通過DXAdvanced 的FTP 客戶端功能，可將保存在DXAdvanced 內存中的數據文件定期的自動傳輸?shù)紽TP 服務器上。 此外，使用FTP 服務器功能，客戶端PC 能夠隨時下載保存在DXAdvanced 里的數據文件。 通過Web 瀏覽器簡單地進行監視 通過DXAdvanced Web服務器功能，可以在Internet Explorer 等Web 瀏覽器上實現簡單的監視功能。 這樣可以輕松且低成本地進行遠程監視及建立廣范圍的監視系統。 除DXAdvanced 的顯示畫面之外，全部通道的瞬時值及報警信息也可以顯示在瀏覽器上。 另外，在瀏覽器畫面上可以向DXAdvanced 輸入信息。 E-mail 送信功能 DXAdvanced 可以通過E-mail 發送報警發生信息、指定時間瞬時值、報表數據等。 利用手機終端在能接到信號的任何地方都可以接收E-mail。 時間同步(SNTP*)功能*Simple Network Time Protocol 使用SNTP 客戶端功能可以使DXAdvanced 的時間與 SNTP服務器的時間同步。另外，DXAdvanced本身也可以作為SNTP 服務器運行。 通過網絡可以對整個系統進行準確的數據時間管理。 網絡自動設置(DHCP*)功能*Dynamic Host Configuration Protocol 利用DHCP 功能，可以自動進行DXAdvanced 的IP地址等網絡設置，可以更方便地利用DXAdvanced 的網絡功能。 [Modbus/TCP 功能] [Modbus/RTU 功能] 通過Modbus 協議可以讀取、寫入其它機器的測量數據。例如：利用Modbus/TCP功能把DAQMASTER MW100作為外部輸入設備連接，最大可以實現348通道的多點數據采集系統*。 * 需要擴展通道功能選配件及運算功能選配件。

四:系統的升級
－利用 DAQSTANDARD軟件進行數據測量

通過便于操作的應用軟件，可以100％地發揮DXAdvanced 的功能。

DAQSTANDARD for DXAdvanced(適用于Windows 2000/XP) DXAdvanced標配DAQSTANDARD軟件。DXAdvanced保存的數據文件以及通過FTP等方式傳輸?shù)轿募�服�?wù)器的數據文件，都可以利用此軟件進行再顯示、文件轉換或打印輸出。 利用此軟件在PC上對DXAdvanced進行各種設置，然后將設置數據發送到DXAdvanced，并可以保存到PC硬盤中。 數據瀏覽 此功能可以將DXAdvanced保存的數據以曲線顯示、數字顯示等形式進行顯示，還可以打印顯示的數據。另外，可以對光標指定的數據進行區間運算，還可以將其轉換成ASCII碼及MS-Excel等格式的文件。   數據再顯示 數據轉換窗口   文件連接顯示功能 由于停電等原因被分隔的數據文件可以在數據瀏覽器上連接起來顯示。   連接前 連接后   硬件設置軟件 可以進行測量通道、運算通道及畫面顯示的相關設置。 通過用存儲媒體及通信等方式可以交換設定數據，設置多臺DXAdvanced時更加簡便。   測量通道設置 環境設置

五:顯示&操作性的升級
－DAQWORX軟件包實現數據監測、采集和管理

進一步改進了DX 系列深受好評的豐富的顯示功能�？梢杂肬SB 鍵盤和遙控器簡便地執行設定及文本輸入。

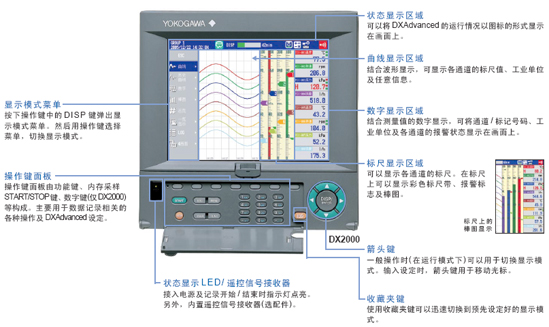

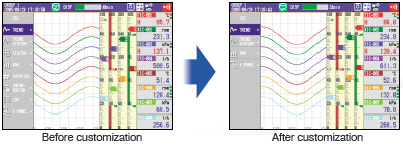

更豐富、更方便的顯示功能 -棒圖顯示- 可以選擇縱向、橫向的棒圖。 –數字顯示– 數字顯示除顯示測量值外，還可以顯示通道/標記號碼、工業單位及報警狀態。 –歷史曲線顯示– 可以再現保存在內存中的歷史數據。 在總覽顯示中選擇想?yún)⒄盏牟糠挚梢蕴�轉到歷史曲線顯示。 –4畫面顯示– 把整個顯示屏幕分成4個顯示區域，可在每個顯示區域任意選擇顯示形式(僅DX2000)。 –環形顯示– 除一般的T－Y曲線顯示外，還可以進行環形顯示(僅DX2000)。 –總覽顯示- 可以查看全部通道的報警狀態。 –信息顯示– 顯示報警一覽、信息一覽及報表數據。 –曲線橫向分割顯示– 把曲線顯示橫向分割為2部分，可以比較不同通道的波形。   用戶自定義操作菜單 可自定義操作菜單，隱藏不需要的菜單項。

六:可靠性的升級
－IP65防水防塵，門鎖功能，CE、CSA認證

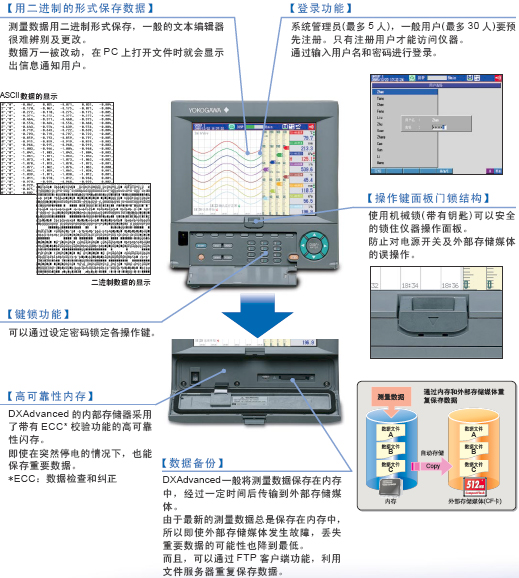

高可靠性、高品質是YOKOGAWA的DXA。 DXAdvanced 的安全測量用以保護重要數據，并且可以限制訪問系統的用戶權限。

高級別的安全功能 可靠的硬件 [防塵、防滴前面板(符合IEC529 － IP65 標準)] DXAdvanced可以在惡劣的環境下使用，前面板采用了符合IEC529－IP65標準的防塵、防滴結構。儀表后機箱采用無散熱口的密封式結構，防止灰塵進入機箱內部。 [M4 螺絲端子] 輸入端子是所有測量數據的入口，如果缺乏可靠性就無法保證穩定的數據輸入。 DXAdvanced的所有機型均采用結實的M4螺絲輸入端子。 [自主開發的高耐壓半導體繼電器] 作為切換輸入信號的掃描器，YOKOGAWA自主開發了高耐壓半導體繼電器。高耐壓半導體繼電器由實現了 1500VDC高耐壓及3nA低漏電流的MOSFET和電壓輸出型光電耦合器構成，能夠達到125ms/48ch (DX2048)的高速掃描，并延長了掃描器的使用壽命且消除了噪音。 [通道間絕緣] DXAdvanced的輸入電路對于直流輸入及熱電偶輸入，所有機型的通道間都絕緣(對于熱電阻輸入，一部分機型可以指定選配件)。因通道間的絕緣輸入而具有的抗共模干擾性能保證了在所有的測量現場都能實現穩定測量。 [符合安全規格及EMC 規格]   本公司的EMI試驗室   DXAdvanced通過了嚴格的國際安全/EMC(電磁兼容： Electromagnetic Compatibility)認證。并且獲得了歐洲的 CE標志。 CSA: CSA22.2 No1010.1 installation category II, pollution degree 2 UL: UL61010B-1 (CSA NRTL/C) CE: EMC directive: EN61326 compliance (Emission: Class A, Immunity: Annex A) EN61000-3-2 compliant EN61000-3-3 compliant EN55011 compliant, Class A Group 1 Low voltage directive: EN61010-1 compliant, measurement category II, pollution degree 2 C-Tick: AS/NZS CISPR11 compliant, Class A Group 1

七:規格書

*1 /A1,/A2,/A3,/A4,/A5以及/F2不能同時選用
*2 /A3和/F1不能同時選用(僅對DX100), /A5和/F1不能同時選用(僅對DX200)
*3 /C2,/C3以及/CF1不能同時選用
*4 /H5[ ] D:電源插口 UL,CSA 標準
       F:電源插口 VDE 標準
       R:電源插口 SAA 標準
       J:電源插口 BS 標準
       H:電源插口 GB 標準
*5 DX1002,DX1004,DX2004,DX2008 不能選用/N2
*6 選用了/TPS2, 就不能選用 /TPS4, /A2, /A3或 /F1(僅對DX1000)
*7 DX1000: 選用了/TPS4, 就不能選用 /TPS2, /A1, /A2, /A3或 /F1
DX2000: /TPS4, /TPS8, /A5, /F2不能同時指定
*8 選用了/TPS8, 就不能同時選用/F1和/A4
*9 /KB1, /KB2不能同時指定，指定/KB1時，附帶1臺遙控器(438227)
*10 DX1000: 指定/PM1時，不能指定/A3, /M1, /R1, /TPS2, /TPS4。另外/A2, /F1不能同時指定
    DX2000: 指定/PM1時，不能指定/A5, /F2, /M1, /R1。另外/A2, /F1和/A4, /TPS8不能同時指定
*11只能對DX2010,DX2020,DX2030,DX2040,DX2048指定/MC1

DX1000/2000應用軟件

備品備件

訂貨須知
訂貨時需指定以下各項：
1. 型號和后綴碼
2. 如果需要，指定選項碼
3. 如果需要，指定備件和附件的名稱和代碼(部件號)
